100 % grēdota stabiņu diagramma (100 % stacked column) un 100 % grēdota joslu diagramma (100 % stacked bar)

Publicēts: 09.04.2024.
Atjaunināts: 27.09.2024.

Grēdotā stabiņu diagrammā katrs stabiņš sastāv no vismaz divām vai vairākām sastāvdaļām, kas ir sakrautas “grēdā” viena uz otras. Ja visu stabiņu garums ir vienāds un apzīmē vienu jēgpilnu veselumu, tad tā ir 100 % grēdotu stabiņu diagramma.

Šīs diagrammas būtība līdzīgi kā sektoru un riņķa diagrammām ir salīdzināt vienas vai vairāku kategoriju īpatsvaru veselumā.

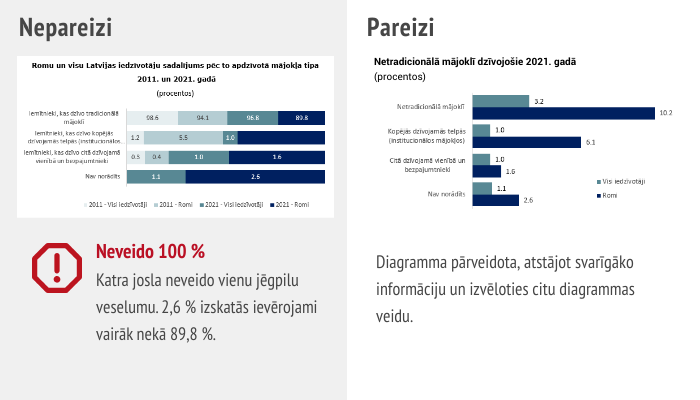

Šo diagrammas veidu nedrīkst izmantot, ja visas stabiņā ietilpstošās kategorijas jeb sadaļas neveido veselumu jeb 100 %.

100 % grēdota joslu diagramma ir gandrīz tāda pati kā 100 % grēdota stabiņu diagramma, tikai savērsta horizontāli.

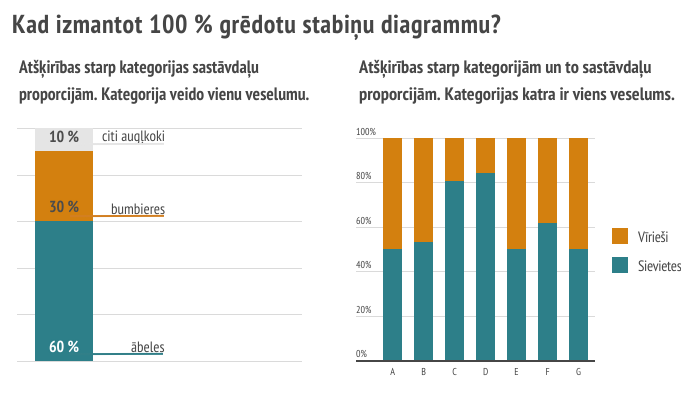

Kad izmantot 100 % grēdotu stabiņu diagrammu?

Lai parādītu vienas vai vairāku sastāvdaļu īpatsvaru veselumā.

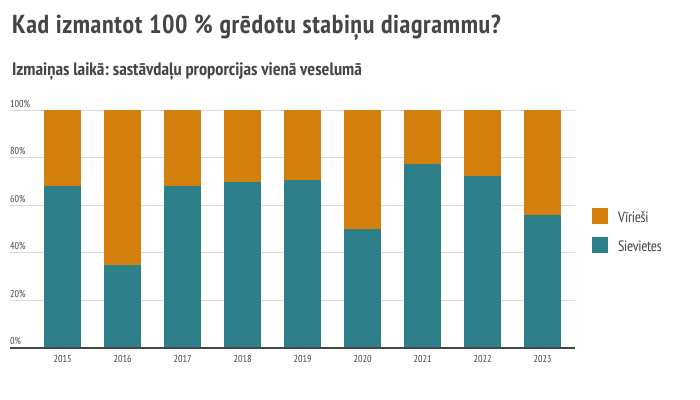

Lai salīdzinātu sastāvdaļu īpatsvara veselumā izmaiņas laikā.

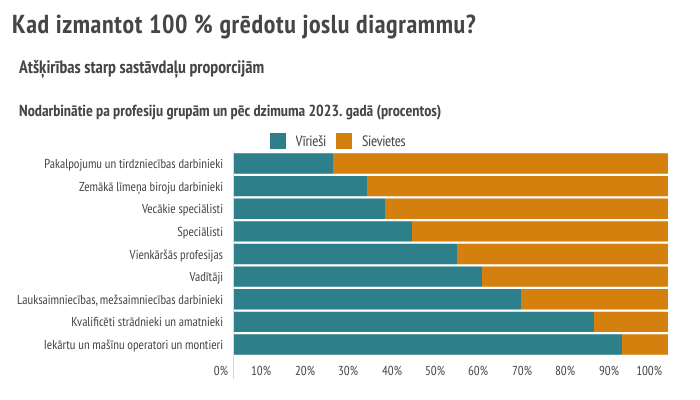

Kad izmantot 100 % grēdotu joslu diagrammu?

Ja kategoriju nosaukumi ir gari, piemērotāka ir 100 % grēdota joslu diagramma.

Ieteikumi

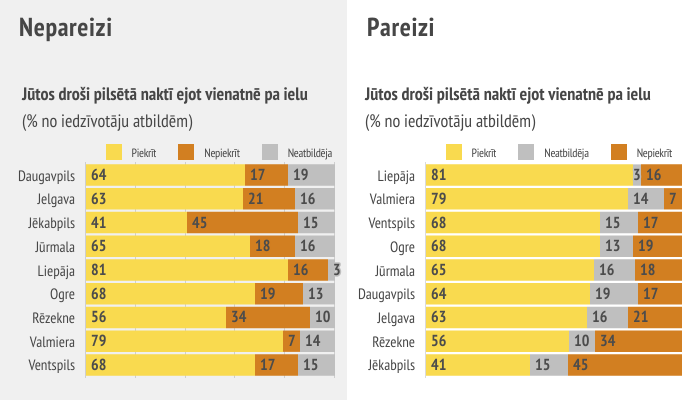

Stabiņus vai joslas ieteicams sakārtot pēc pirmās un pēdējās grēdas vērtības dilstoši vai augoši.
Jo vairāk pa vidu grēdā atrodas kategorija, jo grūtāk to salīdzināt ar šo pašu kategoriju citos stabiņos. Ieteicams svarīgākās sastāvdaļas novietot grēdas apakšā un augšā vai joslai galā no labās un kreisās puses, jo vieglāk ir salīdzināt to, kas sākas no vienas atskaites līnijas. Svarīgākā kategorija var būt tā, kuras vērtība ir lielākā, vai tā, kurā ir vislielākās izmaiņas.
Lai atvieglotu salīdzināšanu, atstarpēm starp stabiņiem vai joslām jābūt mazākām nekā stabiņu platums.
Ja galvenais mērķis ir salīdzināt daudzas sastāvdaļas līdzīgās proporcijās starp vairākām kategorijām, 100 % grēdota stabiņu vai joslu diagramma nebūs piemērots diagrammas veids.
