Grēdotā stabiņu diagrammā katrs stabiņš sastāv no vismaz divām vai vairākām sastāvdaļām, kas ir sakrautas grēdā viena uz otras. Kopējais stabiņa grēdas garums attēlo sastāvdaļu summu.
Grēdota joslu diagramma ir gandrīz tāda pati kā grēdota stabiņu diagramma, tikai savērsta horizontāli.

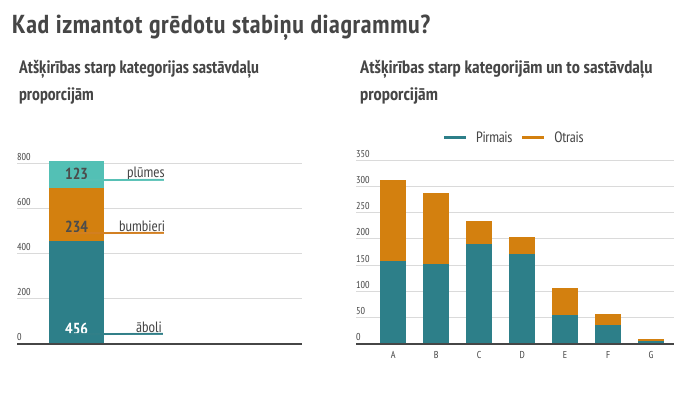

Kad izmantot grēdotu stabiņu diagrammu?
| Lai attēlotu vienu vai vairākas kategorijas un to veidojošās sastāvdaļas. |
|

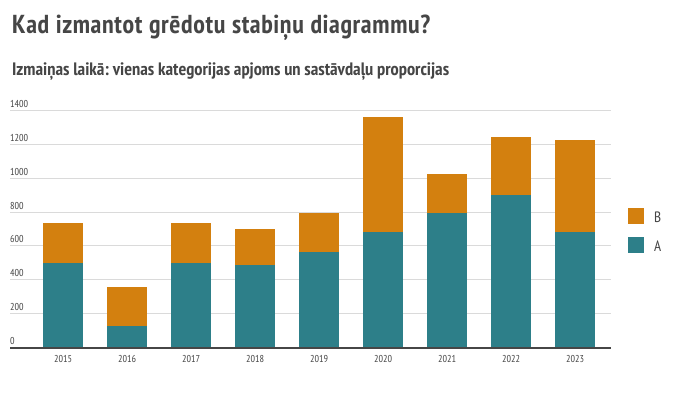

| Lai salīdzinātu vienas kategorijas un tās sastāvdaļu izmaiņas laikā. |
|

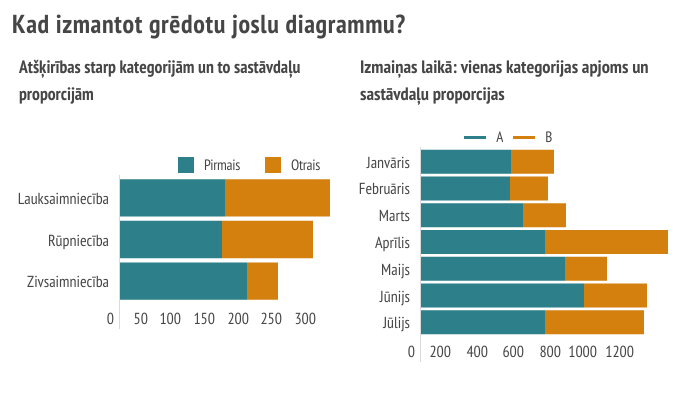

Kad izmantot grēdotu joslu diagrammu?
| Ja kategoriju nosaukumi ir gari, piemērotāka ir grēdota joslu diagramma. |
|
Ieteikumi

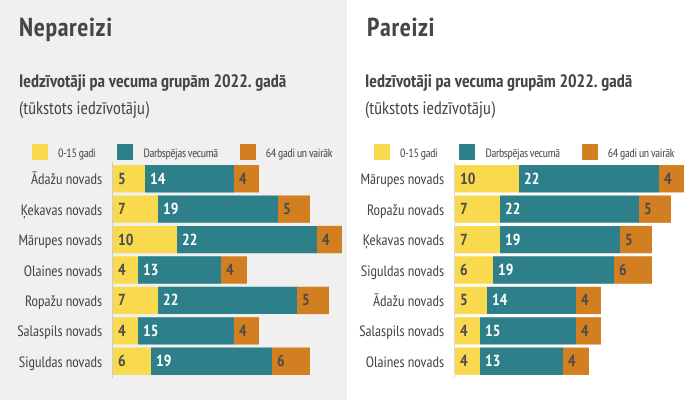

- Stabiņus vai joslas ieteicams sakārtot dilstoši vai augoši pēc vērtības, ja vien tiem nav kāda dabiska secība (vecuma grupa, laiks). Tāpat arī informāciju vieglāk uztvert, ja stabiņi vai joslas sakārtotas dilstoši vai augoši pēc tās sastāvdaļas, ko vēlas izcelt.
|
|
- Jo vairāk pa vidu grēdā atrodas kategorija, jo grūtāk to salīdzināt ar šo pašu kategoriju citos stabiņos. Ieteicams svarīgāko sastāvdaļu novietot grēdas apakšā, jo vieglāk ir salīdzināt to, kas sākas no vienas atskaites līnijas. Svarīgākā kategorija var būt tā, kuras vērtība ir lielākā, vai tā, kurā ir vislielākās izmaiņas.
|
|
- Lai atvieglotu salīdzināšanu, atstarpēm starp stabiņiem vai joslām jābūt mazākām nekā stabiņu platums.
|
|
- Ja galvenais mērķis ir salīdzināt daudzas sastāvdaļas līdzīgās proporcijās starp vairākām kategorijām, grēdota stabiņu vai joslu diagramma nebūs piemērots diagrammas veids.
|
|
Piemēri
