Laukuma diagramma ir līniju diagrammas paveids, kad laukumu zem līnijas aizpilda ar krāsu.
Līniju vietā katra attēlotā kategorija redzama kā laukums, kuru raksturo tā aizņemtā platība.
Laukumu diagrammas būtība ir iekrāsotais laukums no horizontālās ass līdz līnijas punktiem, tāpēc vertikālā ass obligāti jāsāk no nulles.
Laukums asociējas ar apjomu, tāpēc laukumu diagrammas piemērotas, lai attēlotu absolūtos skaitļus.
Grēdota laukumu diagramma ir gandrīz tāda pati kā laukumu diagramma, tikai otrā un tālākās kategorijas nesākas no nulles uz vertikālās ass, bet gan ir sakrautas viena uz otras.

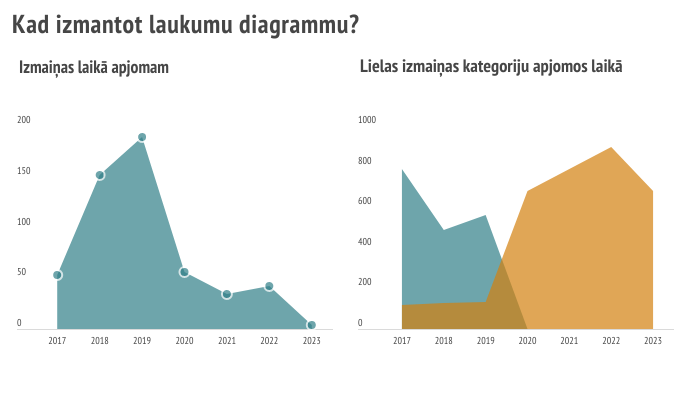

1. Kad izmantot laukumu diagrammu?
|
Lai parādītu vienas vai vairāku kategoriju daudzuma izmaiņas laikā, it sevišķi ja tām ir būtiskas apjoma izmaiņas. |
 |
|
Laukumu diagrammas nav laba izvēle, ja izmaiņas ir nelielas, jo ir grūti novērtēt apjomu, ja divas (vai vairākas) kategorijas pārklāj viena otru. Laukumu diagrammā jāsalīdzina daļēji aizklātas un neregulāras figūras, un to ir gandrīz neiespējami izdarīt precīzi. |
|
|
Laukumu diagrammas nevajag lietot, ja rādītājam nav jēgpilna sakara ar nulli. |
|

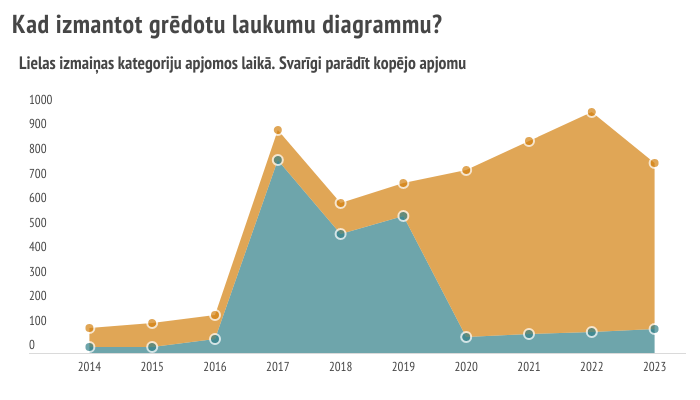

2. Kad izmantot grēdoto laukumu diagrammu?
|
Grēdotas diagrammas izmanto biežāk nekā vienkāršās laukumu diagrammas, jo tajās vērtības viena otru neaizklāj, kā arī ir vieglāk novērtēt kopējo apjomu. Grēdotas diagrammas var lietot attēlojot kādas parādības iekšējo kategoriju sadalījumu. Šajā diagrammā varēs novērtēt gan kopējo apjomu, gan sastāvdaļas, kas to veido. |
|

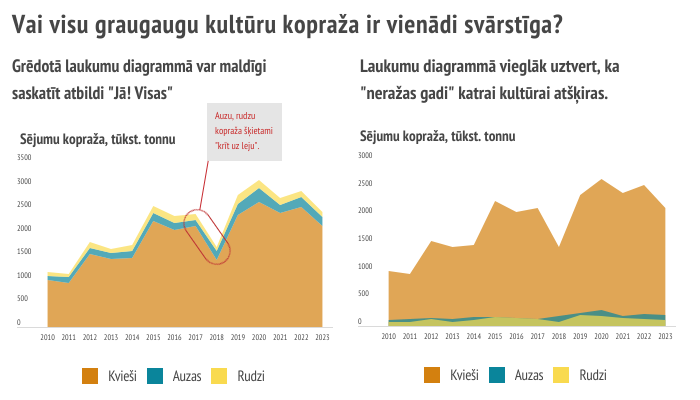

| Ja datu kopā pirmajai kategorijai ir augšupejošas un lejupejošas tendences, kas viļņveidīgi atkārtojas, aplūkojot šādu diagrammu, var rasties vizuāla ilūzija – izskatās, ka visas kategorijas pieaug vai samazinās vienādi, kaut arī šo “vilni” rada pirmās apakšējās kategorijas izmaiņas. |
 |
