Par punktu diagrammu var saukt jebkuru diagrammu (izņemot izkliedes diagrammas un burbuļdiagrammas), kurā dati ir attēloti ar punktu vai nelielu apli.
Punktu diagramma attēlo vērtību sadalījumu un katru vērtību attēlo atsevišķa punkta veidā.
Punktu diagrammai ir dažādi veidi:
- vienkārša punktu diagramma (dot graph, Wilkinson dot plot)
- Klīvlenda punktu diagramma jeb ledenes (Cleveland dot plot, lollipop chart)
- savienoto punktu diagramma (connected dot plot, dumbbell chart)

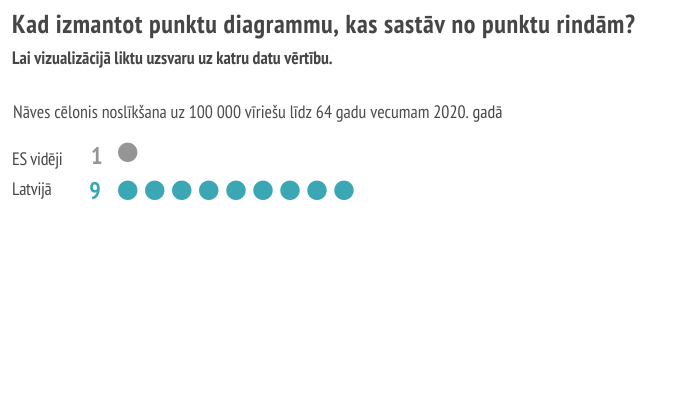

Vienkārša punktu diagramma sastāv no punktu rindām (horizontālām vai vertikālām), kur punktu daudzums attēlo vērtību un katra no punktu rindām attēlo kādu kategoriju. Lai arī šādas diagrammas jau bija pazīstamas pirms tam, Lelanda Vilkinsona (Leland Wilkinson) publikācija “Dot Plots” aprakstīja un standartizēja šo diagrammas veidu.
Kad izmantot punktu diagrammu?
|
Punktu diagrammu var izmantot kā alternatīvu stabiņu vai joslu diagrammām. |
 |
| Reizēm punktu ir tik daudz, ka tos “izkaisa” (angliski – jittering), nevis saliek rindā. | Skatīt piemēru galerijā tālāk. |
Bieži sastopams punktu diagrammas veids, ko dažkārt dēvē tā izgudrotāja vārdā, ir Klīvlenda (William S. Cleveland) punktu diagramma. Stabiņu vai joslu vietā ir punkti, tajās vietās, kur būtu stabiņa vai joslas gals. Salīdzinot ar biežāk sastopamajām stabiņu un joslu diagrammām, punktu diagrammās ir vairāk brīvas vietas. Tās var izmantot, kad nepieciešams “vieglāks un gaisīgāks” dizains vai vajadzīga vieta, kur pievienot anotācijas.

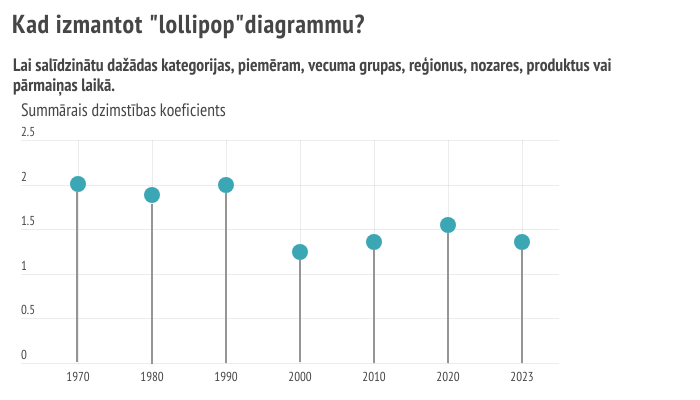

Kad izmantot ledenes jeb Klīvlenda punktu diagrammu?
|
Lai salīdzinātu dažādas kategorijas, piemēram, vecuma grupas, reģionus, nozares, produktus vai pārmaiņas laikā utt. Ja šādā diagrammā katram punktam ir “kājiņa” uz leju, tad angliski to var saukt par lollipop chart. Lollipop tulkojumā nozīmē ledene uz kociņa, un diagramma vizuāli to arī atgādina. Šāda diagramma ir kā stabiņu diagramma, un vertikālajai asij vienmēr jāsākas ar nulli. Šī diagramma var būt arī horizontāli vērsta. |
 |

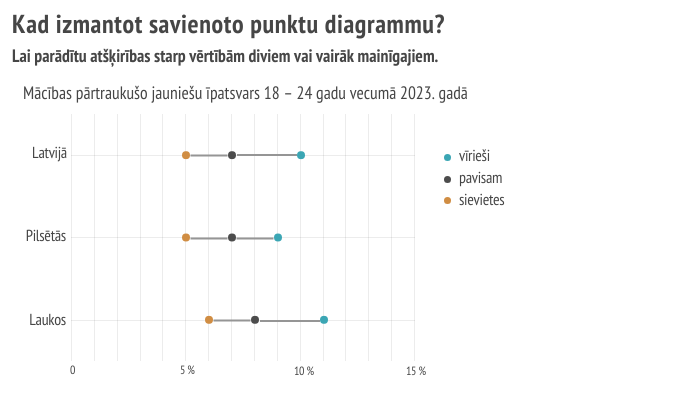

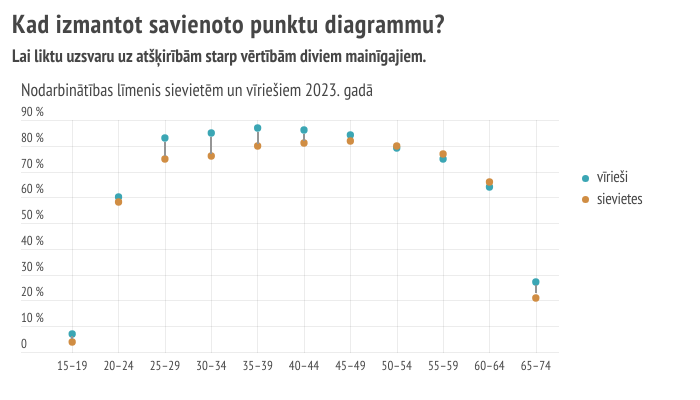

Kad izmantot savienoto punktu diagrammu?
|
Lai parādītu datu diapazonu (minimumu maksimumu) vairākās kategorijās vai attēlotu atšķirību starp divām vai vairākām kategorijām. Savienoto punktu diagrammā ir redzamas datu vērtības un uzsvars ir uz atšķirībām vai izmaiņām, ko parāda savienojums starp punktiem. |
 |
| Ja kategoriju nosaukumi ir gari, labāk izvēlēties horizontālu savienoto punktu diagrammu. Angliski šo diagrammu mēdz dēvēt par “hanteļu diagrammu” (dumbbell chart), jo tā var atgādināt hanteli, ja sastāv no diviem punktiem. Iespējams gan attēlot arī vairāk nekā divus punktus, piemēram, minimālo, maksimālo un vidējo katrai kategorijai. |
 |
